無源RS485/422轉換器產品型號： YT-304
產品分類：無源RS485/422轉換器
一、產品概述
YT-304是以款工業級無源RS232轉RS485轉換器，完全符合RS-232、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-485信號，轉換器可將RS-232通信距離延長至1.2公里,無需外接電源采用獨特的“RS-232電荷泵”驅動，不需要靠初始化RS-232串口可得到電源，內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，從而保證了在RS-232半雙工方式下編寫的程序無需更改便可在RS-485方式下運行，確保適合現有的操作軟件和接口硬件，轉換器傳輸速率300-115.2Kbps.都可以應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡,實現多機應答通信.廣泛地應用于工業自動化控制系統、一卡通、門禁系統、停車場系統、自助銀行系統、公共汽車收費系統、飯?zhí)檬埏埾到y(tǒng)、公司員工出勤管理系統、公路收費站系統等等。
二、性能參數
1. 接口特性：接口兼容 EIA/TIA的 RS-232C、RS485標準
2. RS-232端 DB9孔型連接器， RS-485端 DB9針型連接器，配接線柱
3. 工作方式：異步半雙工差分傳輸
4. 傳輸介質：雙絞線或屏蔽線
5. 自適應波特率：300BPS-115.2KBPS
6. 工作溫度： -25℃到 70℃，相對濕度為 5%到 95%
7. 傳輸距離：1200米（ RS-485端），5米（RS-232端）
8. 接口保護：RS232端15KV靜電保護，RS485端每線600瓦防雷保護
9. 外形尺寸： 63mmX33mmX17mm
10. 支持 DOS/WIN95/WIN98/WIN2000/NT/XP /WIN7/8/10 /Vista/Linux等
三、產品清單

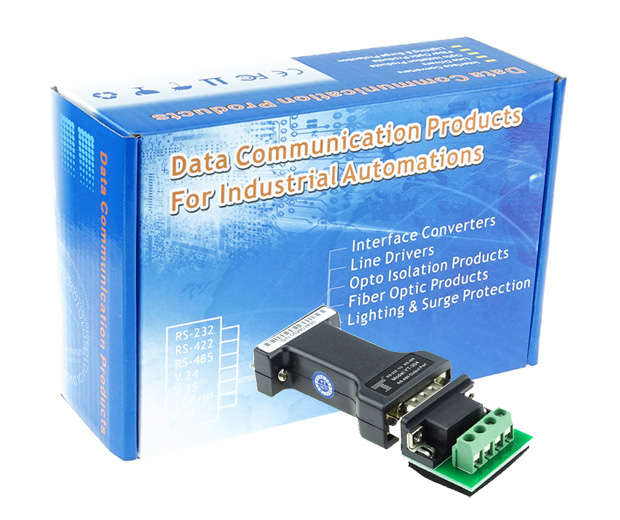

1、YT-304工業級無源RS232轉RS485轉換器 1個
2、產品說明書 1份
四、產品接口標示圖

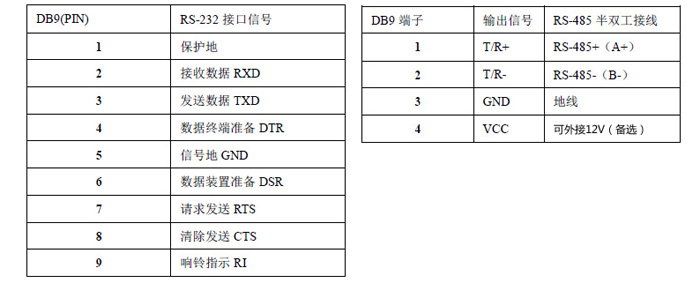

RS-232C引腳分配 ，RS-485輸出信號及接線端子引腳分配
