一、產品簡介
YT-2207是一款7口工業級光隔離型RS-485集線器，YT-2207七口光隔離型485集線器可以提供更加靈活的RS-485星型總線結構，RS-485接口輸入，輸出端均采用獨立驅動方式，改變?cè)锌偩€的單一式結構為網絡結構，給工程建設及系統的穩定性帶來極大的好處。工業級光電隔離：為所有的RS-485接口提供2.5KVrms的光電隔離，有效的解決了外界雷擊浪涌和地電位差帶來的傳輸問題。數據流向自動控制，通過硬件解決數據流向問題，自動辨別和控制數據傳輸方向。 具有短路開路保護功能，具有RS-485端口故障報警功能，并能自動切斷故障端口，這種設計能夠保證當其中連接的RS-485端口設備發生故障時，出現問題的RS-485端口將被隔離，以確保其他網段的設備正常工作
YT-2207采用合金外殼設計，采用壓線端子接口，配有可插撥接線端子，使用靈活方便，廣泛用于點對點通訊、工業自動化控制系統、一卡通、門禁系統、停車場系統、工業集散分布系統、各類遙控測系統、POS收款機、銀行、保險、證券、食堂售飯系統、交通收費系統、各類PLC、數據電度表、煤氣表等。
二、產品特點
1、將RS-232數據發送（TXD）和數據接收（RXD）信號轉換成平衡的RS-485/422信號
2、DC9-30V外接電源供電，負載能力強
3、采用數據流向自動控制技術，自動判別和控制數據傳輸方向 ，自動適應波特率
4、采用光電隔離方案設計，具有超強抗干擾能力
5、采用專用DC/DC電源隔離模塊，防止共地干擾
6、RS485輸出端提供1200瓦防雷、防浪涌、+/-15kv ESD保護
7、加強型通訊芯片，支持128點

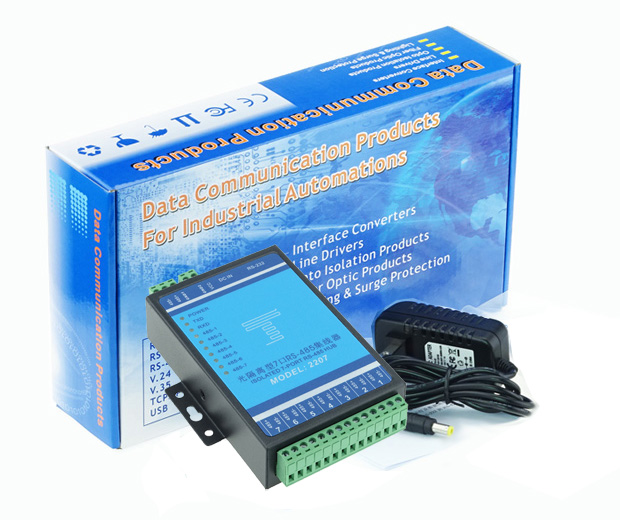

三、產品清單
1、YT-2207七路RS-485集線器 1件；
2、DC12V/500mA標配電源 1個；
3、串口數據線 1條
4、使用說明書 1份。

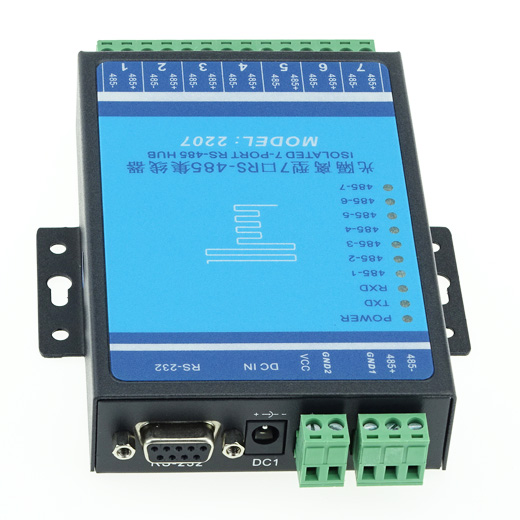

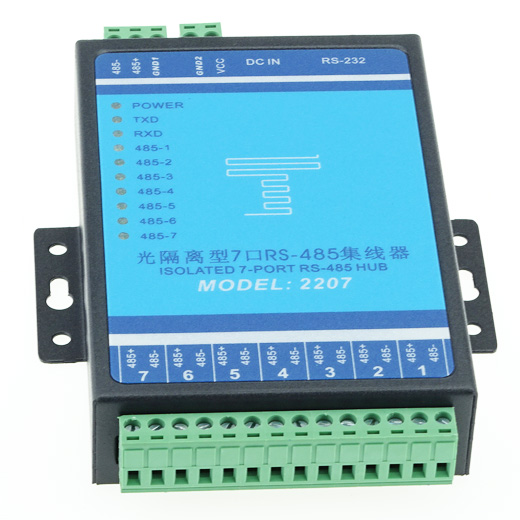

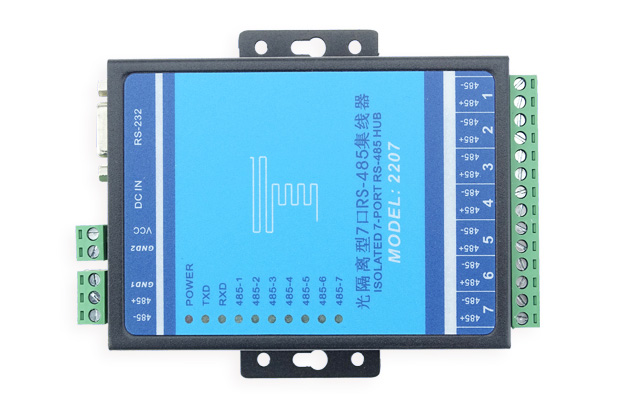

四、產品接線標示圖
系統參數
接口：符合EIA RS-232，RS-485標準
RS-232信號：TX、RX、GND
RS-485信號：T/R+、T/R-
RS-422信號：T/R+、T/R-、R+、R-
工作方式：支持異步傳輸，點對點或多點，2線半雙工
波特率：300～115.2Kbps，自動偵測串口信號速率
方向控制：自動判別和控制數據傳輸方向
傳輸距離：RS-485端為5000米（9600bps），RS-232端建議不超過15米
光電隔離：隔離電壓2.5KVrms
防雷保護：RS-485/422輸出提供1200W的防雷保護
指示燈：具備 電源及數據流量指示燈，可參考判斷故障類型。
靜電保護：15KV靜電保護
工作環境
工作溫度：-20℃到60℃
濕度：相對濕度 5%到95%
工作電源
輸入電源：9-30V外接DC電源(標配220V轉DC12V/500mA電源）
功耗：靜態功耗100mA以內，動態功耗平均值200mA以內
機械結構
長×寬×高：113mmX55mmX25mm
外殼：鐵殼
顏色：黑色
重量：250g
