485總線一般應采用手牽手的總線拓撲結構。最好不要采用星型拓撲結構。否則會產生反射信號，影響通信質量。要盡量減少節點設備與主干線路之間的距離，如果在實際應用中必須距離較遠，應使用485中繼器接出一個485總線的分支。如果實際應用中一定要使用星型拓撲結構，則必須使用485集線器。

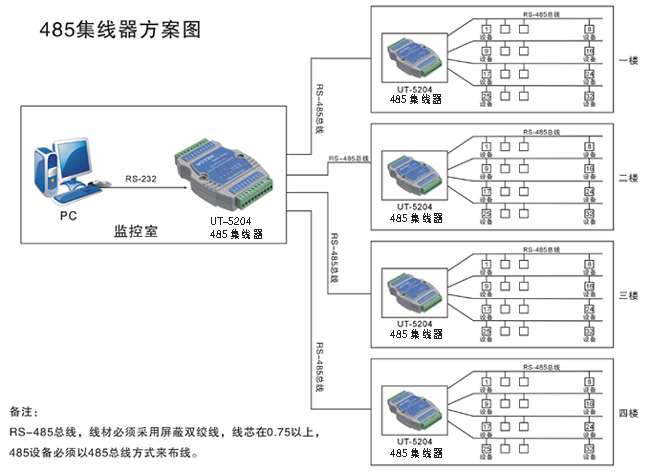

RS-485總線結構布線圖


1）采用星型結構連接RS-485總線，再有效利用接口的情況下布線覆蓋面積大大提高。
2）有四個/八個下位機端口，且每個端口都具有短路保護功能，并能工作在關斷模式。當任一控制器RS-485端口短路，只會影響其所在RS-485總線系統，不會影響其他接口連接的RS-485想太多正常工作。
3）很好的利用串口集線器可以使得RS-485系統布線過程變得簡單和快捷，從而有效的減少了工程隊費用和時間。
4）由于集線器個端口間存在3000V隔離。對于由環境問題帶來的布線問題，只需把問題顯著的區域用單獨端口進行連接集中處理，將會有效地解決地電位帶來的布線問題。
